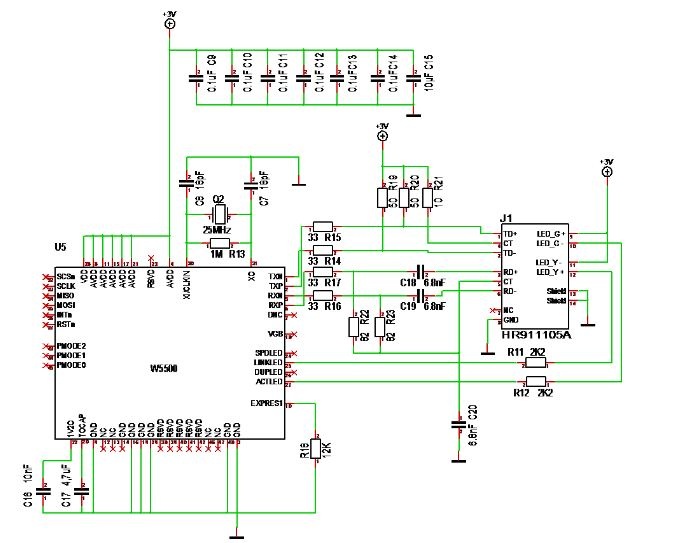

W5500 Mini TCP/IP Ethernet Module

ماژول شبکه اترنت با ارتباط سریال SPI دارای ولتاژ اینترفیس سطح ترانزیستری 3.3 ولت و ولتاژ تغذیه 3.3 ولت با حداقل 200 میلی امپر جریاندهی میباشد که در پروژه های اینترنت اشیا و ارتباطات شبکه کاربرد دارد

این ماژول یک برد برای شبکه اترنت بر پایه چیپ جدید W5500 است. این چیپ یک کنترلر نهفته اترنت دارای پرتکل TCP/IP است که ارتباط اینترنتی را توسط پرتکل سریال SPI برای سیستمهای امبدد اسان میکند. این ماژول بسیار مناسب کاربرانی است که در پروژه هایشان نیاز به یک اتصال اینترنت پایدار دارند و توسط تنها یک چیپ هم از استک TCP/IP پشتیبانی میکند و هم دارای لایه های میان افزار و سخت افزار واسط مک و فی اترنت می باشند. استک TCP/IP درون چیپ از پرتکلهای مختلفی مانند کنترل انتقال TCP، بسته دادهٔ کاربر UDP، اینترنت ورژن 4 IPv4، کنترل پیام اینترنت ICMP، تفکیک ادرس ARP، مدیریت گروه اینترنت IGMP, نقطه به نقطه براساس اترنت PPPoE و غیره… که کارایشان طی چندین سال در کاربردهای گوناگون ثابت شده است. این چیپ از یک بافر 32 کیلوبایتی درونی بعنوان حافظه ارتباطات داده بهره میگیرد. توسط این چیپ کاربران میتوانند پروژه های برپایه اترنت شان را توسط یک برنامه نویسی سوکت ساده بجای مدیریت یک کنترلر اترنت پیچیده پیاده سازی نمایند. امکان استفاده از هشت سوکت سخت افزاری بصورت مستقل نیز فراهم شده است. پرتکل انترفیس SPI نیز جهت ارتباط ساده با میکروکنترلر خارجی فراهم گردیده است. بمنظور کاهش توان مصرفی سیستم، این ماژول امکان بیدارباش شبکه WOL و مد کم مصرف خاموشی را نیز فراهم کرده.

امکانات :

اینترفیس پرسرعت 80 مگابیت درثانیه سریال SPI
پشتیبانی از پرتکلهای درونی TCP/IP شامل TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
پشتیبانی از هشت سوکت مستقل بصورت همزمان
پشتیبانی از مد خاموشی کم مصرف
پشتیبانی از بیدارباش توسط شبکه UDP
پشتیبانی از پرتکل ارتباطی پرسرعت سریال SPI در مد 0 و 3
32 کیلوبایت حافظه داخلی بعنوان بافرهای ارسال/دریافت
لایه فیزیکی درونی شبکه برای سرعتهای 10 و 100 مگابیت در ثانیه
پشتیبانی از مبادله خودکار(تمام و نیمه داپلکس برای سرعتهای 10 و 100)
عدم پشتیبانی از تقسیم IP
تغذیه 3.3 ولت با تحمل ولتاژ 5 ولت روی پایه های ورودی ، خروجی
نشانگرهای ال ای دی خروجی (نیم/تمام داپلکس، ارتباط، سرعت، فعال)

ویژگیها:

ولتاژ مورد نیاز: 3.3 ولت با جریان حداقل 200 میلی امپر

سایز برد مدارچاپی: 23*25میلیمتر

سایز ماژول: 28.5*23*24میلیمتر

Features:
High speed SPI interface 80MHz
Hardware-TCPIP-protocol stack user built in, almost without understanding the complex network protocol knowledge
Supports up to 8 Socket
Support TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE protocol
Integration of the data link layer, physical layer
Support the wakeup
Support high speed serial peripheral interface (SPI model 0, 3)
Internal 32K bytes receive buffer
The embedded 10BaseT/100BaseTX Ethernet physical layer (PHY)
Support auto negotiation (10/100-Based full duplex or half duplex)
Does not support the IP patch
The working voltage of 3.3V, I/O and 5V voltage signal
LED display (full duplex or half duplex, network connection, network speed,active)
Pin type package ultra small, convenient for embedded applications
Application of C sample project

Specifications:
Power supply mode:3.3V external power supply, current should be more than 200mA;
Control interface:The TTL level, 3.3V SPI interface;
PCB size:23 * 25 mm;
Mechanical Dimensions:28.5 * 23 * 24;
