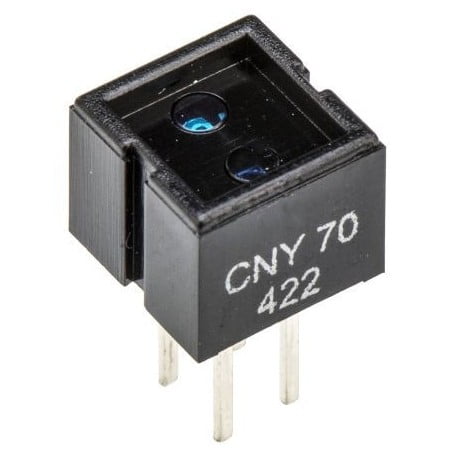

CNY70 فرستنده گیرنده مادون قرمز سطحی

CNY70 فرستنده گیرنده مادون قرمز سطحی
برای مشاهده گالری روی تصویر کلیک کنید
  • دسته : ماژول - IR
  • واحد : عدد
  • کد محصول: 3824
  • وضعیت موجودی : موجود
  • جدید
  • 40 افغانی
  • تعدادقیمت
    1 40 افغانی
+
-
وزن ۰/۳۷ گرم عرض 7 mm ارتفاع 6 mm طول 7 mm محدوده دمای کاری -40~85 °C نوع فرستنده و گیرنده تعداد کانال 1 حداکثر برد عملیاتی 0.5 mm حداکثر ولتاژ معکوس 5 V ولتاژ بایاس مستقیم 1.25 V حداکثر جریان مستقیم 50 mA طول موج 940 nm پکیج Radial-4Leade

فرستنده گیرنده مادون قرمز سطحی CNY70 یک سنسور مادون قرمز سطحی است که توسط شرکت Vishay Intertechnology تولید می‌شود. این سنسور مادون قرمز برای تشخیص و تفسیر وضعیت وجود یا عدم وجود اشیاء در نزدیکی آن استفاده می‌شود. از این دستگاه در بسیاری از کاربردها مانند رباتیک، خطوط تولید، ردیابی موقعیت و سیستم‌های حفاظتی استفاده می‌شود.

معرفی فرستنده گیرنده مادون قرمز سطحی CNY70

سنسورCNY70 شامل دو بخش اصلی است: فرستنده و گیرنده. فرستنده این سنسور یک دیود مادون قرمز است که پرتو مادون قرمز را ایجاد می‌کند. گیرنده سنسور مادون قرمز، یک فتودیود است که برای تشخیص وجود یا عدم وجود پرتو مادون قرمز، از آن استفاده می‌کند.

سنسور CNY70 برای تشخیص اشیاء در فاصله کمتر از 5 میلیمتر از سطح آن استفاده می‌شود. ولتاژ کاری این سنسور عموماً در محدوده 3 تا 5 ولت است و می‌تواند به راحتی با میکروکنترلرها و سایر مدارهای الکترونیکی متصل شود.

دستگاه CNY70 قابلیت تشخیص وضعیت ON/OFF را دارد، به این معنی که می‌تواند تشخیص دهد که آیا پرتو مادون قرمز به گیرنده می‌رسد یا خیر. این قابلیت سنسور را برای کاربردهایی مانند تشخیص لبه‌ها و ردیابی خط بسیار مناسب می‌کند.

این سنسور امواج مادون قرمز را به طرف بیرون ار سال می کند و در صورتی که در مقابل آن جسمی و مانعی قرار گیرد امواج بازتاب شده و توسط گیرنده که یک فتوترانزیستور می باشد دریافت می شود.این سنسور با حساسیت بالا مناسب برای تشخیص بدون تماس  ونیز مناسب برای خواندن انواع انکودر می باشد.

همچنین دارای فیلتر مادون قرمز برای کم کردن اثر نور محیط است.

کاربرد های فرستنده گیرنده مادون قرمز سطحی CNY70

  • ردیابی خط: سنسور CNY70 می‌تواند در ربات‌ها و خودروهای خطی برای ردیابی خط استفاده شود. با قرار دادن سنسور در نزدیکی خط، می‌توان با تشخیص وجود یا عدم وجود پرتو مادون قرمز بر روی خط، ردیابی خط را انجام داد.
  • تشخیص وضعیت اشیاء: سنسور CNY70 می‌تواند برای تشخیص وجود یا عدم وجود اشیاء در فاصله کمتر از 5 میلیمتر از سطح آن استفاده شود. این قابلیت سنسور را برای کاربردهایی مانند تشخیص لبه‌ها، شمارش اشیاء و تشخیص مواد در خط تولید مناسب می‌کند.
  • دریافت اطلاعات از ریموت کنترل: سنسور CNY70 می‌تواند در دستگاه‌هایی که از ریموت کنترل مادون قرمز استفاده می‌کنند، به عنوان گیرنده اطلاعات مادون قرمز عمل کند. این سنسور می‌تواند سیگنال‌های مادون قرمز را از ریموت کنترل یا دستگاه‌های دیگر دریافت کرده و آنها را به میکروکنترلر یا سیستم مربوطه ارسال کند.
  • کاربردهای صنعتی: سنسور CNY70 در صنایع مختلف نیز کاربرد دارد. برای مثال، می‌تواند در سیستم‌های حفاظتی برای تشخیص حرکت، سیستم‌های تشخیص موقعیت در خطوط تولید، سیستم‌های اندازه‌گیری فاصله و سایر کاربردهای مشابه استفاده شود.

مزایای فرستنده گیرنده مادون قرمز سطحی CNY70

  • قابلیت تشخیص دقیق: سنسور CNY70 دارای قابلیت تشخیص دقیق و واکنش سریع به تغییرات در وضعیت پرتو مادون قرمز است. این قابلیت به آن اجازه می‌دهد که به طور قابل اعتماد اشیاء را تشخیص دهد و برای کاربردهایی مانند ردیابی خط و تشخیص لبه‌ها مناسب باشد.
  • کارایی در فواصل کوتاه: سنسور CNY70 برای تشخیص اشیاء در فواصل کمتر از 5 میلیمتر از سطح آن بسیار مناسب است. این قابلیت باعث می‌شود که در برخی کاربردها که نیاز به تشخیص وضعیت اشیاء در نزدیکی سطح است، مورد استفاده قرار گیرد.
  • سازگاری با میکروکنترلرها: سنسور CNY70 با ولتاژ کاری معمولاً در محدوده 3 تا 5 ولت، به راحتی با میکروکنترلرها و سایر مدارهای الکترونیکی قابل اتصال است. این قابلیت اجازه می‌دهد تا سنسور به عنوان بخشی از یک سیستم بزرگتر استفاده شود و به راحتی کنترل شود.

معایب فرستنده گیرنده مادون قرمز سطحی CNY70

  • محدودیت در فاصله: سنسور CNY70 قادر به تشخیص اشیاء در فاصله‌های نزدیک‌تر از 5 میلیمتر نسبت به سطح آن است. این محدودیت می‌تواند در برخی کاربردها که نیاز به تشخیص اشیاء در فواصل بزرگتری دارند، محدودیتی باشد.
  • حساسیت به نور محیط: سنسور CNY70 حساس به نور محیط است و ممکن است با نور محیطی که شامل پرتو مادون قرمز باشد، تداخل کند. این می‌تواند در برخی موارد ایجاد خطاهای تشخیصی کند و دقت سنسور را کاهش دهد.
