TP5100 2-CELL ماژول شارژر

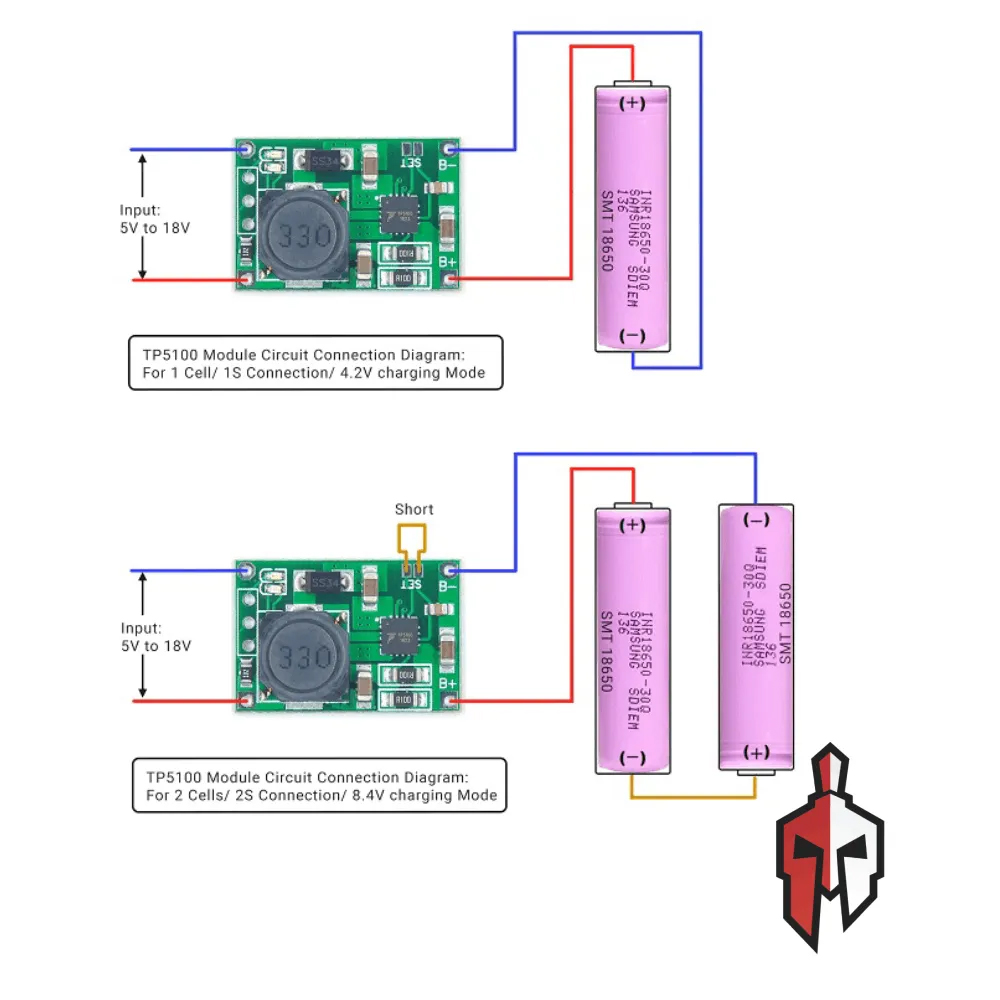

ماژول محافظ شارژ باتری لیتیومی 2 سل 2 آمپر TP5100 یک ماژول مناسب برای شارژ کردن و محافظت از باتری‌های لیتیومی، مانند لیتیوم یون و لیتیوم پلیمر است. این ماژول با استفاده از چیپ TP5100، به گونه‌ای طراحی شده است که توانایی شارژ یک عدد باتری با ولتاژ 4.2 ولت یا همزمان دو سلول باتری با حداکثر ولتاژ 8.4 ولت و جریان 2 آمپر را داراست. در حالت پیشفرض، ماژول برای شارژ یک عدد باتری تنظیم شده است؛ برای شارژ کردن دو باتری کافی‌است که جامپر SET را بر روی برد اتصال کوتاه نمایید.

محدوده دمای کاری ماژول شارژ باتری لیتیومی 45- تا 85+ سانتی گراد است و به دلیل فرکانس سویچینگ 400KHz آی سی، اتلاف دمای کمتری دارد و زیاد گرم نمی‌شود. ولتاژ ورودی این ماژول 5 تا 15 ولت بوده و جریان خروجی آن بوسیله یک مقاومت از 0.1 تا 2 آمپر قابل تنظیم است. با توجه به اینکه جریان مناسب شارژ باتری های لیتیومی 37 الی 40 درصد ظرفیت نامی باتری است می توان جریان شارژ را به وسیله‌ی تغییر مقاومت های منتها به پایانه مثبت باتری به اندازه دلخواه تغییر داد. مقدار پیشفرض این مقاومت 0.05 اهم است که در خروجی جریان 2 آمپر را می‌دهد.  برای انتخاب مقدار مقاومت به ازای جریان خاص، می‌توان از جدول زیر استفاده کرد:

ماژول TP5100 با دارا بودن ویژگی‌های محافظتی کارآمد از جمله محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، جایگذاری معکوس پایانه های باتری، جلوگیری از گرم شدن بسیار زیاد چیپ و اتصال کوتاه، تضمین می‌کند که باتری‌های شما در بهترین شرایط ممکن شارژ و استفاده شوند. این ماژول همچنین دارای یک عدد ال ای دی است که در حالت شارژ شدن باتری به رنگ قرمز و در زمان فول شارژ باتری یا بی باری خروجی، به رنگ آبی روشن می‌شود. همچنین بر روی برد 3 عدد پین برای خروجی ال ای دی جداگانه و استفاده پرتابل نیز در نظر گرفته شده است. (اگر ولتاژ ورودی را اعمال کردید ولی هیچ کدام از ال ای دی ها روشن نشدند، ممکن است ولتاژ ورودی شما کمتر بوده یا ماژول خیلی گرم شده باشد.)

از دیگر ویژگی‌های ماژول محافظ شارژ باتری لیتیومی 2 سل TP5100 می‌توان به طراحی کم حجم و سبک اشاره کرد. این ماژول به راحتی در پروژه‌های مختلف الکترونیکی قابل استفاده است و می‌تواند در دستگاه‌های قابل حمل، ربات‌ها، سیستم‌های ذخیره‌سازی انرژی، و دیگر کاربردهای مرتبط با باتری‌های لیتیومی مورد استفاده قرار گیرد.
