شارژر باتری 4 سل 30 آمپر سرخ

معرفی شارژر باتری 4 سل 30 آمپر قرمز

نقشه سیم کشی در بین عکس ها قرار دارد.

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرارظ میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 4 سل با توانایی شارژ حداکثر با 30 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری می کند.

• ولتاژ تشخیص اضافه شارژ: 0.025±4.25 ولت
• اضافه شارژ ولتاژ را بالا ببرید: 0.05±4.15 ولت
• ولتاژ تشخیص تخلیه بیش از حد: 0.08±2.50 ولت
• تخلیه بیش از حد ولتاژ را بالا ببرید: 0.1±3.00 ولت
• ولتاژ شارژ : 14.8 الی 16.8 ولت DC (بسته به نوع سیم بندی و تعداد سلول)
• جریان اضافه: 20-30 آمپر
• جریان کار: 15A (خنک کننده طبیعی 10.A، اضافه کردن هیت سینک 15A، حداکثر جریان لحظه ای 30A)

New 4 series lithium battery protective plate, suitable for nominal voltage14.4V lithium battery, 14.8V lithium battery, 16.8V lithium battery. With automatic activation function, after the protection condition is restored, automatically cancel the protection, without charger activation, more convenient to use. The protection board can modify voltage, current and other parameters according to customer requirements. New 4 series lithium battery protective plate, suitable for nominal voltage14.4V lithium battery, 14.8V lithium battery, 16.8V lithium battery.
With automatic activation function, after the protection condition is restored, automatically cancel the protection, without charger activation, more convenient to use.
The protection board can modify voltage, current and other parameters according to customer requirements.
Color: Red
Material: metal
Module parameter:

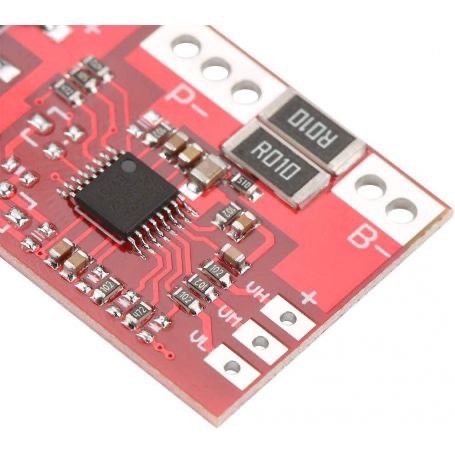

Module name: 4 series lithium battery protective plate
Module properties: polymer lithium battery protective plate
Overcharge detection voltage: 4.25 + 0.025V
Overcharge and release voltage: 4.15 + 0.05V
Over discharge test voltage: 2.50 + 0.08V
Over discharge voltage: 3 + 0.1V
Overcurrent current: 25-30A
Operating current: 15A (natural heat dissipation 10A, plus heat sink 15A, big instantaneous current30A)
Release condition: protection condition, automatic recovery, no activation (optional charger activation, please refer to operation instructions)
Main functions: overcharge protection function, over discharge protection function, short-circuit protection function, over-current protection.
Operating temperature: -40~+85 Celsius (ambient temperature is too high, please strengthen the heat dissipation)
Connection mode: welding output
Module size: 50mm*22mm*4mm
Package Contents:
1 x 4 series Lithium Battery Protection Board
Note: Light shooting and different displays may cause the color of the item in the picture a little different from the real thing. The measurement allowed error is +/- 1-3CM
