اسیلوسکوپ دیجیتال با پهنای باند 200 کیلو هرتزی با توابع اندازه گیری الکترونیکی اولیه ایده آل برای دانش آموزان

معرفی

این اسیلوسکوپ دیجیتال تک کاناله به شما امکان می دهد مدارهای الکترونیکی خود را به طور مستقل اندازه گیری کنید. ایده آل برای علاقه مندان به الکترونیک، دانش آموزانی که به تازگی در الکترونیک شروع به کار کرده اند و برای مدارس که یک اسیلوسکوپ در میز کار  هر دانش آموز قرار دهند.

Peculiarities:
Adopts ARM Cortex-M3 processor, and include 2.4mm thin film technology (TFT) color screen.
Used for secondary development based on this set, for example, it can be changed to millivoltmeter, data loggers.
Comes with instructions, easy to install and operate.
With auto/normal/single trigger, easy to capture the waveform of the moment.
Available edge rise or fall trigger.
Observable previous waveform before triggering (negative delay).
With digital display of waveform parameters, including frequency, period, power factor, Max/Min/AVG./Peak/Virtual value.
Short circuit and open circuit detection: can help the user to know the soldering error.
TFT controller recognition function.
SMD has been soldered, more suitable for beginner electronic devices.

Characteristics:
Maximum real-time sampling rate: 1MSA/s
Analog Bandwidth: 0-200 kHz
Sensitivity Range: 5mV/div-20mV/idv
Maximum input voltage: 50Vpk (1X probe)
Input impedance: 1M ohm/20pF
Accuracy: 12 bits
Record length: 1024 points

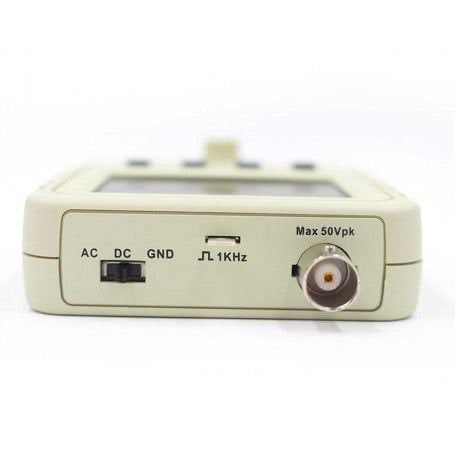

Connection modes: DC / AC / GND
Time range: 500s/Div – 10us/Div
Trigger modes: automatic, normal and single
Trigger Position: Buffer Center
Supply voltage: DC 9V (8-10V)
Current Consumption: ~120mA @ 9V
Main Board Size: 94 * 65mm / 3.7 * 2.56in
Analog Board Size: 65*47mm/2.56*1.85in
Screen size: 52 * 40mm / 2 * 1.57in
