ماژول تایمیر XY-J02
- دسته : ماژول - ساعت (RTC)
- واحد : عدد
- کد محصول: 3506
- وضعیت موجودی : موجود
- 300 250 افغانی
| تعداد | قیمت |
|---|---|
| 1 | 250 افغانی |
نحوه استفاده
این ماژول دارای 10 حالت کارکرد متفاوت به شرح زیر می‌باشد:
- P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می‌شود.
- P1.1: تحریک مجدد در زمان OP تأثیری در خروجی نخواهد داشت.
- P1.2: تحریک مجدد باعث اتصال دوباره رله می‌شود.
- P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می‌شود.
- P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
- P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می‌ماند و به مدت زمان OP می‌شود (بدون تکرار)
- P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیات اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می‌دهد. (بدون تکرار)
- P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می‌شود و این روند با مقدار مشخص LOP تکرار می‌گردد.
- P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می‌شود و این روند با مقدار مشخص LOP تکرار می‌گردد.
- P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می‌ماند.
با تنظیم پارامتر LOP روی گزینه — تعداد تکرار بینهایت اعمال می‌شود.
تنظیم پارامترهای ماژول تایمر دیجیتال مدل XY-J02
برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP ، CL و مقدار LOP به طریق زیر عمل می‌کنیم:
- کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شوند.
- با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می‌کنیم.
- برای تعیین پارامتر بعدی نیز SET را به صورت لحظه‌ای فشار داده و به همان ترتیب مقداردهی می‌کنیم؛ اگر در مد مورد نظر CL و یا LOP مورد نیاز باشد نیز به همین ترتیب عمل می‌کنیم.
- در نهایت بعد از تنظیمات لازم، دکمه SET را به مدت 3 ثانیه فشار می‌دهیم تا تنظیمات مورد نظر پیکربندی شود.
برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه‌ای کلید SET، همه پارامترها به صورت پشت سر هم نمایش داده می‌شوند.
برای ایجاد سیگنال تحریک پایه مثبت، سیگنال تحریک به منبعی در محدوده 3 تا 24 ولت مستقیم متصل شده و کافی است دو زمین مدار (منظور مدار تایمر و مدار مولد ولتاژ تحریک) را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.
سیگنال تحریک (تریگر)
در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ بین این دو زمین، با هر بار زدن کلید یک سیگنال تحریک ایجاد می‌شود. (در این حالت سیگنال تحریک همیشه دارای ولتاژ است و منفی به‌عنوان ورودی استفاده می‌شود؛ همچنین می‌توان منفی را دائمی متصل کرد و بین ولتاژ تحریک و پین تریگر تایمر کلید گذاشت). به عبارتی دیگر ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین‌های ورودی و دادن سیگنال تحریک به تریگر تایمر باعث ایجاد خاصیت ضد نویز نیز می‌شود.
خاموش و روشن کردن نمایشگر
برای انتخاب بین دو حالت زیر Stop را به مدت 2 ثانیه فشار می‌دهیم:
- C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه کار عادی خود ادامه می‌دهد.
- O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می‌دهد.
تنظمات زمان
هنگام تنظیم زمان با فشردن کلید STOP می‌توان ممیز را بین اعداد به صورت زیر جا‌به‌جا کرد:
- XXX 1 تا 999 ثانیه
- XX.X 0.1 تا 99.9 ثانیه
- X.X.X 1 تا 99 دقیقه
برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد.
برای تغییر ممیز در هنگام مقداردهی از کلید STOP استفاده نمایید.

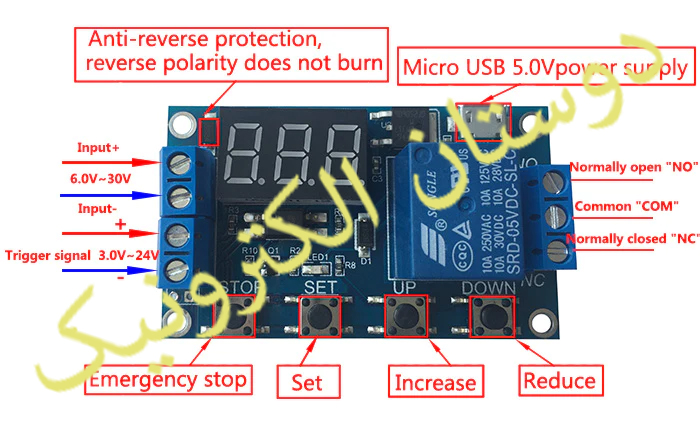

راهنمای کلیدها
SET: تعیین و ذخیره و نمایش تنظیمات
UP و DOWN: جابجایی پارامترها و کم و زیاد کردن زمان
STOP: وظیفه اصلی کلید STOP بجز تغییر ممیز، توقف کلی سیستم به صورت اضطراری است که دارای دو حالت می‌باشد:
- ON: حالت وصل شدن رله برای انجام تنظیمات لحاظ شده.
- OFF: رله قطع شده و به سیگنال تحریک پاسخی نمی‌دهد.
تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد ندارد.
