ترموستات دیجیتال H-W1209 ماژول
- دسته : ماژول - دما و رطوبت
- واحد : عدد
- کد محصول: 2637
- وضعیت موجودی : موجود
- 300 200 افغانی
| تعداد | قیمت |
|---|---|
| 1 | 200 افغانی |

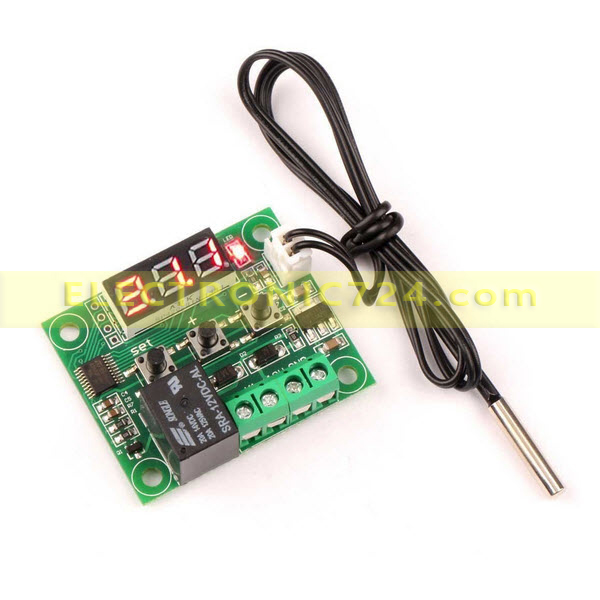

ماژول ترموستات دیجیتال HW-557 H-W1209 دارای نمایشگر 7segment سه رقمی و کلیدهای کنترلی

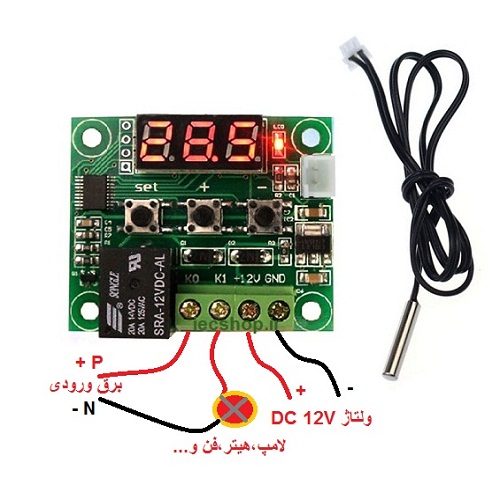

ماژول کنترلر دمای W1209 یک ماژول کنترل دما با قابلیت تنظیم بیشینه و کمینه دما می باشد. این ماژول دارای رله با جریان 20A آمپر می باشد که با آن می توانید به راحتی خیلی از دستگاه های برقی همانند کولر را کنترل نمایید. توسط کلیدهای قرارگرفته بر روی برد دستگاه می توانید حداقل و حداکثر دما را تنظیم کنید و رله خروجی را با توجه به تنظیمات انجام شده خاموش و روشن نمایید.
کلید set را فشار می دهیم و پنج ثانیه نگه میداریم پس از رها سازی نمایشگر عبارت P0 را نشان می دهد در این حالت مجددا دکمه set را یکبار میزنیم در این حالت نمایشگر عبارت C (یعنی حالت کولر) را نشان میدهد و با زدن دو دکمه دیگر(+ و -) عبارت H (یعنی حالت هیتر و گرمایش) را روی نمایشگر می بینیم در این حالت دکمه set را می زنیم و با دکمه + عبارت P1 را روی نمایشگر پیدا می کنیم و در این حالت با زدن کلید set وارد تنظیمات P1 می شویم و عدد 2 را می بینیم سپس باکلید – آنقدر عدد 2 را کم می کنیم تا به عدد 0.1 برسد (یعنی بازه ی قطع و وصل بجای دو درجه یک دهم درجه باشد تا حداکثر دقت و حداقل نوسان حاصل شود ) بعد از مشاهده عدد 0.1 کلید set را میزنیم و با مشاهده P1 مجددا set را به مدت پنج ثانیه نگه میداریم سپس رها می کنیم.
مدهای کاری و پارامترهای قابل تنظیم
P0 دارای دو حالت سرد(Cool) و گرم(Heat) که رله را در دمای تعیین شده(دمای تحریک) قطع یا وصل کند.
Cool وقتی دما از حد مجاز تعیین شده بیشتر باشدرله وصل می شود و بالعکس(هدف کنترل سیستم سرمایشی)
Heat وقتی دما از حد مجاز تعیین شده کمتر باشد رله وصل می شود و بالعکس(هدف کنترل سیستم گرمایشی)
P1 هیسترزیس، برای تعیین تلورانس حساسیت به کار می رود. تغییرات وضعیت رله با حساسیت تعیین شده برای سیستم مرتبط است و بعد از تغییر وضعیت رله، تغییرات جزئی دما موجب تغییر وضعیت رله نمی شود تا زمانی که حساسیت تعیین شده رفع شود. به طور مثال دمای تعیین شده 30 درجه است بعد از گذشتن از این دما سیستم رله را قطع می کند در صورتی که حساسیت سیستم روی 2 درجه تنظیم شده باشد تا 28 درجه رله تغییر وضعیت نمی دهد.
P2 حداکثر مجاز دما را تعیین می کند.
P3 حداقل مجاز دما را تعیین می کند.
P4 برای کالیبره کردن مورد استفاده قرار می گیرد، به این صورت که با توجه به اختلاف دمای اندازه گیری شده با دمای واقعی یک Offset برای سیستم تعریف می شود. که در صورت نداشتن دماسنج دقیق مقدار پیش فرض صفر مطلوب می باشد.
P5 تعیین زمان تاخیر برای تغییر وضعیت رله بعد از گذشتن از حد مجاز دما(قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه)
P6 با فعال کردن این گزینه و تنظیم دمای اخطار حداکثری، در صورت رسیدن دما به حد تعیین شده عبارت “—” نمایش داده می شود.
برای ذخیره تنظیمات 3 ثانیه کلید SET را فشار داده و یا 5 ثانیه صبر کنید.
در صورتی که سنسور متصل نشده باشد و یا داده ای ارسال نکند پیام “LLL” بر روی صفحه نمایش ظاهر می شود.
